Описание и характеристики

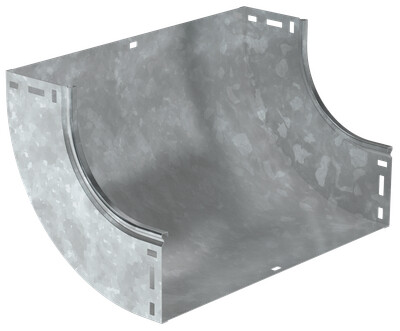

CPV51-0-90-050-600-HDZ Поворот плавн. 90град тип В10 ESCA 50х600мм HDZ IEK
Плавный вертикальный внутренний поворот ESCA применяется для организации поворота кабельной трассы на 90° на внутреннем восходящем участке. Эта версия рассчитана на лоток шириной 600 мм при высоте 50 мм и используется в трассах соответствующего формата. Исполнение с разъёмом предназначено для соединения аксессуара с элементами лоточной системы.
Корпус выполнен из стали с горячим цинковым покрытием толщиной 55 мкм. Основание и боковые стенки без перфорации, крышка поставкой не предусмотрена. Внутренний радиус 100 мм помогает организовать плавное изменение направления прокладки кабелей.
Области применения
- изменение направления кабельной трассы на 90°
- организация внутреннего вертикального подъёма
- соединение участков лотка шириной 600 мм и высотой 50 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-90-050-600-HDZ |
| Официальное наименование | Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 50х600мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 600 мм |
| Высота | 50 мм |
| Ширина | 600 мм |
| Вес | 1,25 кг |
| Ширина ответвления | 600 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
| Класс стойкости к коррозии | 6 |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Цвет | Светло-серый |
| Перфорированная боковая стенка | Нет |
| Длина | 180 мм |
| Высота кабельного лотка | 50 мм |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Сталь оцинкованная |
| Толщина цинкового покрытия | 55 мкм |
