Описание и характеристики

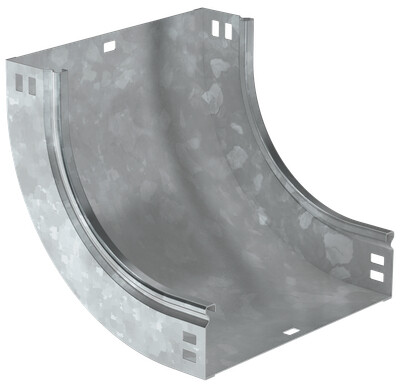

CPV51-0-90-050-200-HDZ Поворот плавн. 90град тип В10 ESCA 50х200мм HDZ IEK
Плавный вертикальный внутренний поворот служит для организации внутреннего восходящего изменения направления кабельной трассы на 90°. Исполнение 50х200 мм применяется на соответствующем участке лотка, при этом крышка для аксессуара в комплект не входит.
Изделие изготовлено из стали со светло-серым покрытием горячего цинкования; толщина защитного цинкового слоя составляет 55 мкм. Поворот выполнен с разъемом, без перфорации в основании и без перфорированных боковых стенок. Внутренний радиус 100 мм формирует плавное изменение направления трассы.
Области применения
- организация внутреннего вертикального поворота кабельной трассы
- подъем трассы на участке изменения направления
- сборка лотковой трассы с поворотом на 90°
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-90-050-200-HDZ |
| Официальное наименование | Поворот плавный 90град вертикальный внутренний (тип В10) ESCA 50х200мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Ширина | 200 мм |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вес | 0,57 кг |
| Отклонение - угол | 90 |
| Перфорированная боковая стенка | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Нержавеющая сталь травлёная | Нет |
| Модель или исполнение | C разъемом |
| Температура эксплуатации | -50...40 °C |
| Высота кабельного лотка | 50 мм |
| Класс стойкости к коррозии | 6 |
| Ширина ответвления | 200 мм |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 180 мм |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура | -50...40 °C |
| Толщина цинкового покрытия | 55 мкм |
