Описание и характеристики

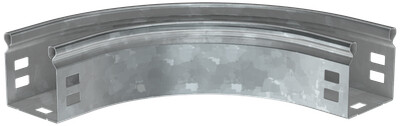

CPG01-0-90-050-050-HDZ Поворот плавн. 90град тип Г01 ESCA 50х50мм HDZ IEK
Плавный поворот на 90° применяется для организации горизонтального изменения направления кабельной трассы. Исполнение 50х50 мм подходит для лотка соответствующей ширины и высоты, а версия HDZ отличается покрытием, полученным горячим погружением в расплав цинка. Крышка для этого аксессуара в комплект не входит.
Аксессуар выполнен из оцинкованной стали, имеет внутренний радиус 100 мм и исполнение с разъемом. Боковые стенки и основание без перфорации, степень защиты изделия — IP00, температура монтажа и эксплуатации составляет от -50 до 40 °C.
Области применения
- горизонтальный поворот кабельной трассы на 90°
- изменение направления лотка на участке прокладки
- формирование поворота в системе лотков 50х50 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-90-050-050-HDZ |
| Официальное наименование | Поворот плавный 90град (тип Г01) ESCA 50х50мм HDZ IEK |
| Описание производителя | Поворот на 90° плавный предназначен для организации горизонтального поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Изменение направления | Горизонтальный (-ая) |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Перфорированная боковая стенка | Нет |
| Длина | 180 мм |
| Цвет | Светло-серый |
| Ширина | 50 мм |
| Вес | 0,32 кг |
| Температура эксплуатации | -50...40 °C |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления | 50 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
