Описание и характеристики

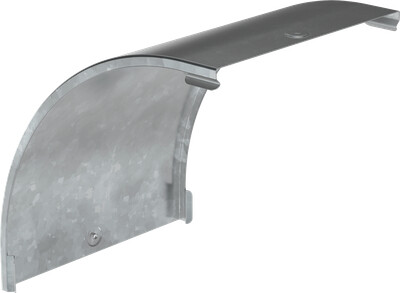

CPV41D-0-90-150-08-HDZ Крышка поворота плавн. 90град тип В20 ESCA 150мм HDZ IEK
Крышка поворота предназначена для вертикального внешнего плавного поворота трассы на 90° в системе ESCA. Она закрывает аксессуар на участке изменения направления и служит для защиты кабеля, проложенного в лотковой трассе, когда такое закрытие требуется. Исполнение рассчитано на элемент типа В20 шириной 150 мм и соответствует форме плавного внешнего поворота.
Изделие выполнено из стали с горячим цинковым покрытием; толщина цинкового слоя составляет не менее 55 мкм. Крепление предусмотрено на защелках, без шарнирного соединения. Крышка имеет светло-серый цвет и рассчитана на эксплуатацию при температуре от -50 до 40 °C.
Области применения
- закрытие вертикального внешнего поворота кабельной трассы
- защита кабеля на участке плавного изменения направления
- использование в лотковой системе ESCA с аксессуаром типа В20
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-90-150-08-HDZ |
| Официальное наименование | Крышка поворота плавного 90град вертикального внешнего (тип В20) ESCA 150мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 150.0 мм |
| Температура эксплуатации | -50...40 °C |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Номер цвета RAL | 7047 |
| Вес | 0,39 кг |
| Способ или тип крепления | На защелках |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 6 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Шарнирный | Нет |
| Вид или марка материала | Прочее |
| Длина | 220.5 мм |
| Материал | Сталь |
| Подходит для кабель-канала | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Высота | 15.2 мм |
| Отклонение - угол | 90 |
| Подходит для проволочного лотка | Нет |
| Подходит для лестничного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
