Описание и характеристики

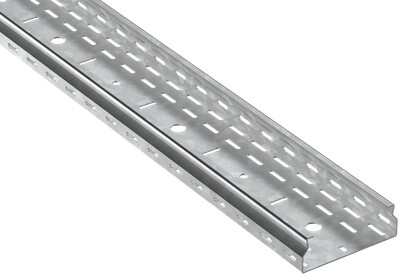

CLP10-050-150-150-3-M-HDZ ESCA 7 Лоток перфорированный 50х150х3000-1,5 HDZ IEK
Перфорированный лоток серии ESCA 7 предназначен для прокладки силовых и слаботочных кабельных линий. Исполнение 50х150 мм с длиной 3000 мм подходит для организации кабельной трассы с размещением проводников по всей длине лотка, а стальная конструкция с покрытием горячего погружения применяется в составе систем прокладки кабеля. Лоток выполнен без разъема и поставляется без крышки.
Перфорация в основании и боковых стенках используется для монтажа и размещения кабелей внутри трассы. Для этой серии предусмотрено применение с усиленной соединительной пластиной CLM50D-PSU, а также с крышками для лотков толщиной 1,5–2,0 мм. Толщина материала лотка составляет 1,5 мм.
Области применения
- Прокладка силовых кабельных линий
- Прокладка слаботочных кабельных сетей
- Формирование кабельной трассы в строительных и промышленных проектах
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CLP10-050-150-150-3-M-HDZ |
| Официальное наименование | ESCA 7 Лоток перфорированный 50х150х3000-1,5 HDZ IEK |
| Описание производителя | Листовые лотки ESCA 7 IEK из высококачественной российской стали 1,5 и 2,0 мм разработаны для прокладки силовых и слаботочных кабельных сетей в нефтегазовой и промышленной отраслях строительства. Используются вместе с пластиной соединительной усиленной CLM50D-PSU. Лотки серии ESCA 7 применяются только с крышками для лотков толщиной 1,5-2,0 мм. |
| Тип лотка | Перфорированный |
| Ширина | 150 мм |
| Высота | 50 мм |
| Толщина материала | 1,5 мм |
| Длина | 3000 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Прочее |
| Модель или исполнение | Без разъема |
| НАТО монтажные отверстия | Да |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес | 3.05 кг на м п |
| Материал | Сталь |
| Подходит для обеспеч целостности цепи | Да |
| С крышкой | Нет |
| Перфорированная боковая стенка | Да |
| Перфорация в основании для монтажа | Да |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
