Описание и характеристики

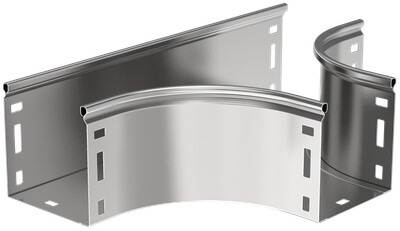

CRT01-0-100-100 ESCA Разветвитель Т-обр. плавн. тип Г01 100х100мм IEK
Т-образный плавный разветвитель служит для организации ответвления кабельной трассы в горизонтальной плоскости. Такое исполнение применяют там, где нужно вывести линию в сторону от основного направления без резкого изменения конфигурации лотка. Изделие рассчитано на лоток шириной 100 мм и высотой 100 мм.
Аксессуар выполнен из стали с оцинковкой по методу Сендзимира; толщина цинкового покрытия составляет 10 мкм. Крышка в комплект не входит. Конструктивно это горизонтальный тройник с интегрированным разъемом, в светло-сером цвете RAL 7047.
Области применения
- Т-образное ответвление кабельной трассы
- Изменение конфигурации горизонтального участка лотка
- Построение разветвленных линий на основе кабельных лотков
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CRT01-0-100-100 |
| Официальное наименование | ESCA Разветвитель Т-образный плавный тип Г01 100х100мм IEK |
| Описание производителя | Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 100 мм |
| Высота кабельного лотка | 100 мм |
| Цвет | Светло-серый |
| Ширина | 100 мм |
| Вид или марка материала | Прочее |
| Толщина цинкового покрытия | 10 мкм |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Ширина ответвления | 100 мм |
| Длина | 360 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла | 0,8 мм |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | Интегрированный разъем |
| Вес | 0,81 кг |
| Исполнение для больших расст-усиленный | Нет |
| Высота | 100 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Конструктивное исполнение | Тройник горизонтальный |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
