Описание и характеристики

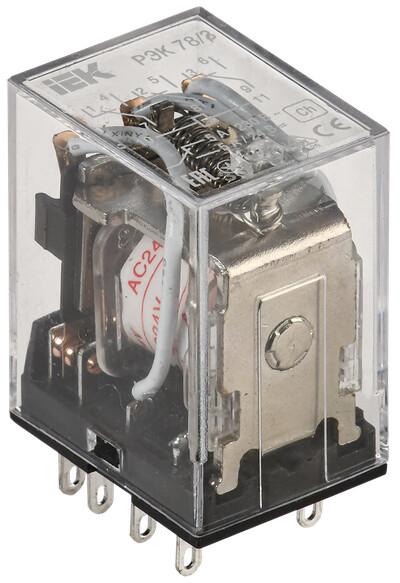

RRP20-3-05-024A Реле промежуточное РЭК78/3(MY3) 5А 24В АC IEK
Промежуточное реле служит для передачи команд управления исполнительным элементам за счёт коммутации электрических цепей. Исполнение на 24 В AC с номинальным током 5 А применяется в цепях переменного управления, а три группы контактов позволяют коммутировать несколько цепей. Реле рассчитано на работу с разъёмом PPM78/3.
Модель выполнена без сигнальной лампы-индикатора и подключается через плоское разъёмное соединение. Степень защиты IP40 подходит для установки внутри оборудования. Реле моностабильное, с тремя нормально замкнутыми и тремя нормально разомкнутыми контактами.
Области применения
- Коммутация цепей управления
- Передача команд исполнительным элементам
- Применение в щитовом оборудовании с модульными разъёмами
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | RRP20-3-05-024A |
| Официальное наименование | Реле РЭК78/3 5А 24В AC IEK |
| Описание производителя | Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. |
| Тип напряжения управления | Переменный (AC) |
| Номин напряжение питания цепи управ Us AC 50 Гц | 24 В |
| Количество переключающих контактов | 3 |
| Номин ток | 5 А |
| Тип переключающих контактов | Прочее |
| Кол-во групп переключающих контактов | 3 |
| С сигнальной лампой - индикатором | Нет |
| Тип присоед разъема | PPM78/3 |
| Тип подключения | Плоское разъёмное соединение |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Сопротивление изоляции | ≥ 100 мОм |
| Электр износостойкость | ≥ 10^5 циклов |
| Номин раб напряжение DC контактов | 24 В |
| Ток потребляемый катушкой при DC 24 В | 40.0 мА |
| Мощность катушки управления при AC 230 В | 1.7 ВА |
| Мощность катушки управления при DC 24 В | 1.0 Вт |
| Мощность катушки управления при DC 12 В | 0.9 Вт |
| Тип управления или переключения | Моностабильное |
| Степень защиты - IP | IP40 |
| Ток потребляемый катушкой при AC 12 В | 115.0 мА |
| Ширина | 20.5 мм |
| Глубина | 27 мм |
| Температура эксплуатации | -45...40 °C |
| Номин раб напряжение AC контактов | 230 В |
| Мощность катушки управления при AC 24 В | 1.6 ВА |
| Мощность катушки управления при AC 12 В | 1.4 ВА |
| Высота | 42 мм |
| Со съемными зажимами | Нет |
| Полюсность | Определенная полюсность |
| С перекидными контактами | Нет |
| В комплекте с розеткой | Нет |
| Климатическое исполнение | У2.1 |
| Мех износостойкость | ≥ 10^7 циклов |
| Ток потребляемый катушкой при AC 230 В | 7.5 мА |
| Ток потребляемый катушкой при AC 24 В | 65.0 мА |
| Ток потребляемый катушкой при DC 12 В | 75.0 мА |
