Описание и характеристики

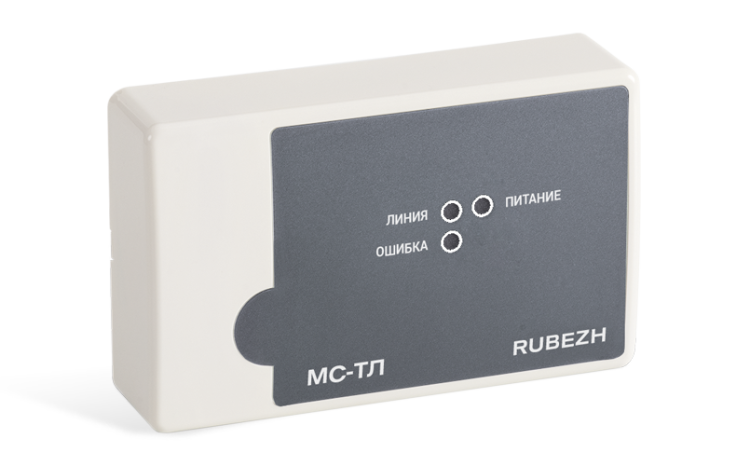

Модуль сопряжения МС-ТЛ обеспечивает:
подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ;
светодиодную индикацию наличия связи и режимов работы.
Устройство обеспечивает передачу извещений по четырем независимым направлениям - телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:
цифры: 0, 1…9 - для указания номера телефона;
символы: W - ожидание вызывного тона; T - переход в режим тонального набора, p - пауза 2 с, P - пауза 8 с, * - переключение в тональный режим.Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала - не менее 50 извещений.
