Описание и характеристики

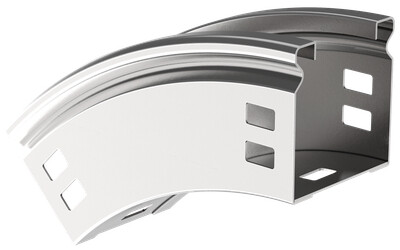

CPV41-0-45-050-050 ESCA Поворот плавн. 45град тип В20 50х50мм IEK
Плавный внешний вертикальный поворот на 45° служит для изменения направления кабельной трассы с переходом вниз по внешнему радиусу. Элемент рассчитан на лоток 50×50 мм и применяется там, где нужно аккуратно оформить вертикальный участок без резкого излома линии. Крышка в комплект не входит.
Исполнение с разъёмом предназначено для включения в трассу, а внутренний радиус 100 мм задаёт плавность поворота. Аксессуар изготовлен из оцинкованной стали, не имеет перфорации в основании и боковых стенках.
Области применения
- Организация внешнего вертикального поворота трассы вниз
- Изменение направления кабельного лотка на 45°
- Сборка кабельной линии с лотком 50×50 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-45-050-050 |
| Официальное наименование | ESCA Поворот плавный 45град тип В20 50х50мм IEK |
| Описание производителя | Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 221 мм |
| Температура эксплуатации | -50...40 °C |
| Степень защиты - IP | IP00 |
| Ширина | 50 мм |
| Номер цвета RAL | 7047 |
| Вес | 0,24 кг |
| Отклонение - угол | 45 |
| Ширина ответвления | 50 мм |
| Материал | Сталь |
| Высота кабельного лотка | 50 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Перфорированная боковая стенка | Нет |
| Внутр радиус | 100 мм |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
