Описание и характеристики

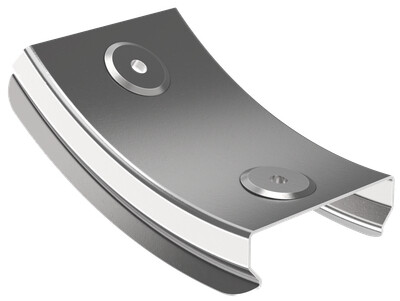

CPV51D-0-45-050-08 Крышка поворота плавн. 45град тип В10 ESCA 50мм IEK
Крышка предназначена для плавного вертикального внутреннего поворота ESCA типа В10 на 45° и закрывает участок трассы там, где требуется защита проложенного кабеля. Такое исполнение повторяет форму соответствующего поворотного аксессуара и применяется именно на его участке, а не на прямом лотке.
Крепление выполнено на защёлках, без шарнирного соединения. Крышка изготовлена из стали с оцинковкой по методу Сендзимира и рассчитана на ширину 50 мм.
Области применения
- закрытие кабеля на участке внутреннего вертикального поворота
- защита кабельной линии в месте изменения направления трассы
- комплектация поворотного аксессуара серии ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-45-050-08 |
| Официальное наименование | Крышка поворота плавного 45град вертикального внутреннего (тип В10) ESCA 50мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 50.0 мм |
| Шарнирный | Нет |
| Подходит для проволочного лотка | Нет |
| Высота | 15.2 мм |
| Вес | 0,08 кг |
| Отклонение - угол | 45 |
| Подходит для лестничного лотка | Нет |
| Монтажная температура | -50...40 °C |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вид или марка материала | Прочее |
| Длина | 165.5 мм |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Подходит для кабель-канала | Нет |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Способ или тип крепления | На защелках |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
