Описание и характеристики

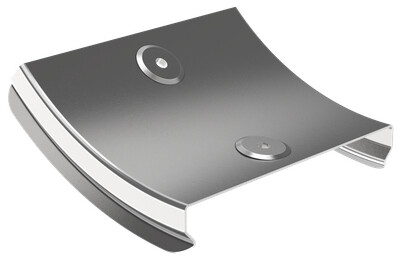

CPV51D-0-45-100-08 Крышка поворота плавн. 45град тип В10 ESCA 100мм IEK
Крышка предназначена для плавного вертикального внутреннего поворота кабельной трассы на 45° в системе ESCA. Она закрывает поворотный участок аксессуара и применяется для защиты кабеля на изгибе, когда это требуется по условиям прокладки. Исполнение относится к типу В10 и рассчитано на ширину 100 мм.
Изделие выполнено из стали с оцинковкой по методу Сендзимира и крепится на защелках. Конструкция не шарнирная, цвет крышки — светло-серый.
Области применения
- закрытие внутреннего вертикального поворота кабельной трассы
- защита кабеля на участке изгиба 45°
- использование в лоточной системе ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-45-100-08 |
| Официальное наименование | Крышка поворота плавного 45град вертикального внутреннего (тип В10) ESCA 100мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 100.0 мм |
| Высота | 15.2 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Шарнирный | Нет |
| Способ или тип крепления | На защелках |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Материал | Сталь |
| Подходит для лестничного лотка | Нет |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Вес | 0,13 кг |
| Вид или марка материала | Прочее |
| Длина | 165.5 мм |
| Подходит для проволочного лотка | Нет |
| Подходит для кабель-канала | Нет |
| Толщина металла | 0,8 мм |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Температура эксплуатации | -50...40 °C |
| Нержавеющая сталь травлёная | Нет |
