Описание и характеристики

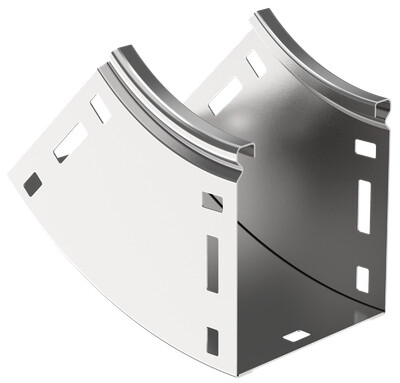

CPV51-0-45-100-150 ESCA Поворот плавн. 45град тип В10 100х150мм IEK
Плавный поворот ESCA служит для организации вертикального внутреннего восходящего поворота кабельной трассы на 45°. Эта версия рассчитана на лоток шириной 150 мм и высотой 100 мм и используется там, где нужно перевести линию на подъём. Элемент помогает сформировать внутренний вертикальный переход как часть трассы с тем же типоразмером лотка.
Изделие выполнено из стали и защищено оцинковкой по методу Сендзимира с толщиной покрытия 10 мкм. Основание сделано без перфорации для монтажа, боковые стенки неперфорированные. Крышка для аксессуара не входит в комплект, внутренний радиус составляет 100 мм.
Области применения
- вертикальный внутренний поворот кабельной трассы
- организация восходящего перехода лотка
- изменение направления кабельной линии вверх на 45°
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-100-150 |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 100х150мм IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 150 мм |
| Высота | 100 мм |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Ширина ответвления | 150 мм |
| Высота кабельного лотка | 100 мм |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | C разъемом |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия | 10 мкм |
| Вес | 0,58 кг |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Ширина | 150 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 228 мм |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Толщина металла | 0.8 мм |
