Описание и характеристики

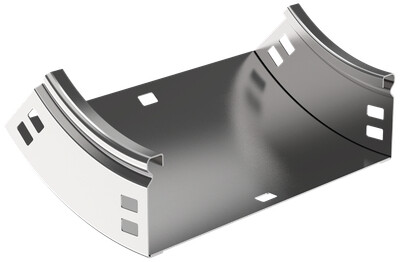

CPV51-0-45-050-400 ESCA Поворот плавн. 45град тип В10 50х400мм IEK
Плавный поворот ESCA используется для организации вертикального внутреннего поворота кабельной трассы на 45°. Он меняет направление лотка по восходящей траектории внутри вертикальной плоскости и рассчитан на трассу 50х400 мм. Крышка для этого элемента поставкой не предусмотрена.
Поворот выполнен из стали с оцинковкой по методу Сендзимира, в исполнении с разъемом. Основание и боковые стенки без перфорации, внутренний радиус 100 мм задает плавный переход на поворотном участке.
Области применения
- формирование вертикального внутреннего поворота трассы
- поворот лотка на 45°
- применение в кабельной трассе 50х400 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-050-400 |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 50х400мм IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 400 мм |
| Высота | 50 мм |
| Ширина | 400 мм |
| Отклонение - угол | 45 |
| Ширина ответвления | 400 мм |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Перфорированная боковая стенка | Нет |
| Длина | 192 мм |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Толщина цинкового покрытия | 10 мкм |
| Цвет | Светло-серый |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Вес | 0,83 кг |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла | 0.8 мм |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 50 мм |
