Описание и характеристики

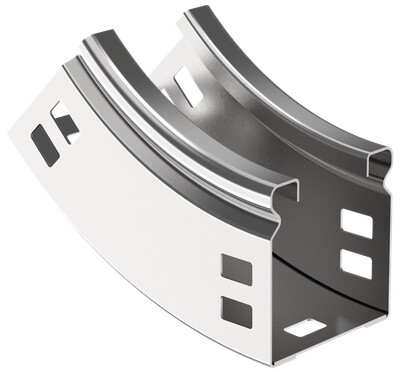

CPV51-0-45-050-050 ESCA Поворот плавн. 45град тип В10 50х50мм IEK
Плавный поворот служит для организации вертикального внутреннего поворота кабельной трассы на 45° в системе ESCA. Такой элемент помогает изменить направление лотка по восходящей внутренней траектории без резкого излома линии. Исполнение рассчитано на лоток 50х50 мм.
Крышка в комплект не входит. Элемент выполнен из оцинкованной стали, имеет исполнение с разъемом и неперфорированные боковые стенки и основание.
Области применения
- изменение направления кабельной трассы вверх
- организация внутреннего вертикального поворота лотка
- сборка трассы из элементов ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-050-050 |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 50х50мм IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия | 10 мкм |
| Отклонение - угол | 45 |
| Ширина ответвления | 50 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | C разъемом |
| Вес | 0,21 кг |
| Вид или марка материала | Сталь оцинкованная |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Нержавеющая сталь травлёная | Нет |
| Ширина | 50 мм |
| Длина | 192 мм |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла | 0.8 мм |
