Описание и характеристики

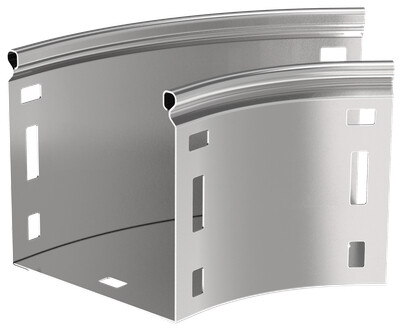

CPG01-0-45-080-100 ESCA Поворот плавн. 45град тип Г01 80х100мм IEK
Плавный поворот на 45° серии ESCA служит для организации горизонтального изменения направления кабельной трассы. Изделие рассчитано на лоток 80х100 мм и формирует поворот без резкого излома линии, что важно при прокладке кабеля по заданной конфигурации трассы. Исполнение с разъёмом применяется как элемент соединения на участке поворота.
Аксессуар выполнен из стали с оцинковкой по методу Сендзимира; крышка в комплект не входит. Боковые стенки и основание без перфорации, внутренний радиус поворота составляет 100 мм. Модель предназначена для эксплуатации при температуре от -50 до 40 °C.
Области применения
- организация горизонтального поворота кабельной трассы на 45°
- монтаж участков кабельного лотка с изменением направления
- формирование поворотного соединения в лоточной линии
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-080-100 |
| Официальное наименование | ESCA Поворот плавный 45град тип Г01 80х100мм IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 100 мм |
| Высота | 80 мм |
| Ширина ответвления | 100 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | C разъемом |
| Вес | 0,39 кг |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 227 мм |
| Материал | Сталь |
| Высота кабельного лотка | 80 мм |
| Изменение направления | Горизонтальный (-ая) |
| Монтажная температура | -50...40 °C |
| Цвет | Светло-серый |
| Ширина | 100 мм |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP00 |
| Толщина металла | 0.8 мм |
