Описание и характеристики

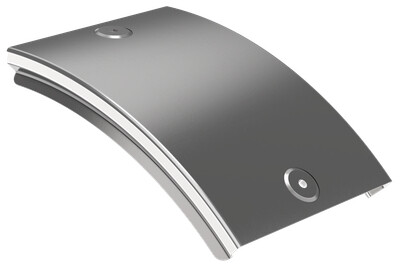

CPV41D-0-45-150-08 Крышка поворота плавн. 45град тип В20 ESCA 150мм IEK
Крышка для плавного вертикального внешнего поворота ESCA на 45° служит для защиты кабеля на участке, где трасса меняет направление. Исполнение шириной 150 мм предназначено для установки на соответствующий поворотный аксессуар и закрывает его сверху по форме поворота. Такое изделие применяют там, где требуется закрыть кабель именно на поворотной секции.
Крышка изготовлена из стали и имеет оцинковку по методу Сендзимира с толщиной покрытия 10 мкм. Для установки используется крепление на защелках; шарнирная конструкция не предусмотрена.
Области применения
- закрытие плавного поворота кабельной трассы
- защита проложенного кабеля на поворотном участке
- использование с аксессуаром ESCA шириной 150 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-45-150-08 |
| Официальное наименование | Крышка поворота плавного 45град вертикального внешнего (тип В20) ESCA 150мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 150.0 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 45 |
| Шарнирный | Нет |
| Вид или марка материала | Прочее |
| Длина | 222.0 мм |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Способ или тип крепления | На защелках |
| Подходит для проволочного лотка | Нет |
| Подходит для кабель-канала | Нет |
| Степень защиты - IP | IP00 |
| Подходит для лестничного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Высота | 15.2 мм |
| Вес | 0,25 кг |
| Температура эксплуатации | -50...40 °C |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
