Описание и характеристики

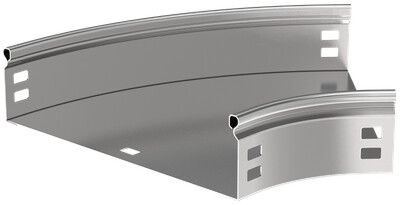

CPG01-0-45-050-400 ESCA Поворот плавн. 45град тип Г01 50х400мм IEK
Плавный поворот на 45° предназначен для горизонтального изменения направления кабельной трассы. Это исполнение рассчитано на лоток высотой 50 мм и шириной 400 мм и применяется как фасонный элемент на участке поворота. Крышка в комплект не входит.
Изделие выполнено с разъемом для соединения с лоточной системой. Поворот изготовлен из стали с оцинковкой по методу Сендзимира; основание и боковые стенки без перфорации.
Области применения
- организация горизонтального поворота трассы на 45°
- формирование поворотного участка кабельного лотка
- соединение лотков с изменением направления
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-050-400 |
| Официальное наименование | ESCA Поворот плавный 45град тип Г01 50х400мм IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 400 мм |
| Высота | 50 мм |
| Модель или исполнение | C разъемом |
| Перфорированная боковая стенка | Нет |
| Внутр радиус | 100 мм |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия | 10 мкм |
| Цвет | Светло-серый |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Ширина | 400 мм |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления | 400 мм |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Высота кабельного лотка | 50 мм |
| Изменение направления | Горизонтальный (-ая) |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Класс стойкости к коррозии | 2 |
| Вес | 1,08 кг |
| Отклонение - угол | 45 |
| Длина | 440 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
