Описание и характеристики

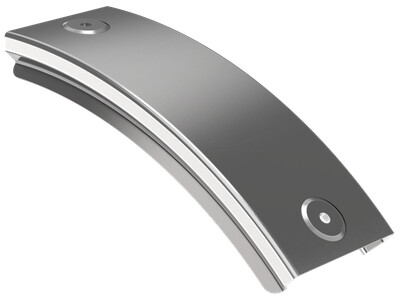

CPV41D-0-45-050-08 Крышка поворота плавн. 45град тип В20 ESCA 50мм IEK
Крышка поворота предназначена для вертикального внешнего плавного поворота трассы на 45° в системе ESCA с шириной 50 мм. Она закрывает участок поворота и служит для защиты кабеля, проложенного в лотковой трассе, именно на изменении направления. Исполнение для внешнего вертикального поворота используется там, где трасса переходит с сохранением закрытого контура на соответствующем участке.
Изделие выполнено из стали с оцинковкой по методу Сендзимира и крепится на защелках. Крышка не является шарнирной, имеет светло-серый цвет RAL 7047 и рассчитана на эксплуатацию при температуре от -50 до 40 °C.
Области применения
- Закрытие внешнего вертикального поворота кабельной трассы
- Защита кабеля на участке плавного поворота 45°
- Использование в лотковой системе ESCA шириной 50 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-45-050-08 |
| Официальное наименование | Крышка поворота плавного 45град вертикального внешнего (тип В20) ESCA 50мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 50.0 мм |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес | 0,12 кг |
| Шарнирный | Нет |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Способ или тип крепления | На защелках |
| Подходит для лестничного лотка | Нет |
| Степень защиты - IP | IP00 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 45 |
| Длина | 222.0 мм |
| Подходит для проволочного лотка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Высота | 15.2 мм |
| Вид или марка материала | Прочее |
| Подходит для кабель-канала | Нет |
