Описание и характеристики

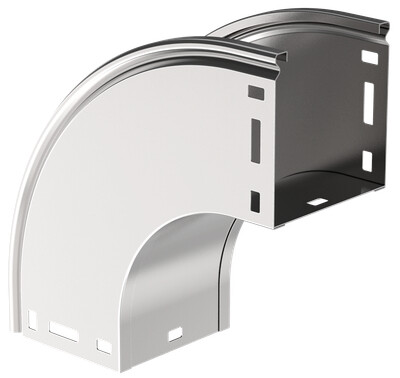

CPV41-0-90-080-080 ESCA Поворот плавн. 90град тип В20 80х80мм IEK
Плавный внешний вертикальный поворот ESCA используется для изменения направления кабельной трассы на 90° с переходом вниз по внешнему радиусу. Эта версия рассчитана на лоток шириной 80 мм и высотой 80 мм, поэтому подходит для трасс соответствующего сечения. Плавная форма поворота применяется на участках, где кабельную линию нужно направить вертикально ниспадающим образом.
Аксессуар изготовлен из стали и имеет оцинковку по методу Сендзимира с толщиной покрытия 10 мкм. Основание и боковые стенки выполнены без перфорации. Крышка в комплект поставки не входит.
Области применения
- организация ниспадающего внешнего поворота лотка
- изменение направления кабельной линии на 90°
- сборка трасс с лотком 80х80 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-080-080 |
| Официальное наименование | ESCA Поворот плавный 90град тип В20 80х80мм IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 80 мм |
| Высота | 80 мм |
| Цвет | Светло-серый |
| Ширина | 80 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес | 0,48 кг |
| Длина | 220 мм |
| Толщина металла | 0.8 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 80 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура | -50...40 °C |
| Толщина цинкового покрытия | 10 мкм |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Степень защиты - IP | IP00 |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | C разъемом |
| Ширина ответвления | 80 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
