Описание и характеристики

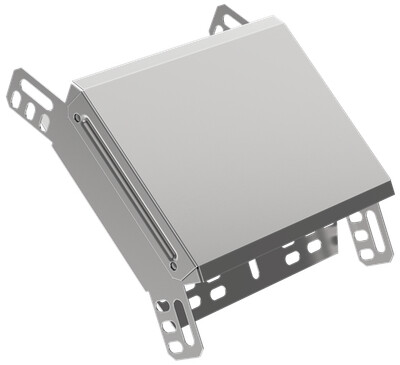

CLP3N-050-200 ESCA Поворот верт. внеш. 45град 50х200мм IEK
Вертикальный внешний поворот служит для изменения направления кабельной трассы на 45° на ниспадающем участке. Элемент рассчитан на лоток высотой 50 мм и шириной 200 мм, поэтому применяется там, где нужно аккуратно оформить переход трассы вниз. В комплект входит крышка, закрывающая поворотный участок.
Аксессуар выполнен из стали с оцинковкой по методу Сендзимира и имеет интегрированный разъём. Основание и боковые стенки без перфорации; степень защиты изделия — IP20.
Области применения
- оформление внешнего вертикального поворота кабельной трассы
- переход трассы на ниспадающем участке
- соединение участков металлического лотка под углом 45°
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CLP3N-050-200 |
| Официальное наименование | ESCA Поворот вертикальный внешний 45град 50х200мм (снято с производства, замена на новый артикул: ES5-PV-45-050-200-08) IEK |
| Описание производителя | Поворот на 45° вертикальный внешний служит для организации вертикального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой. Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Модель или исполнение | Интегрированный разъем |
| Вес | 0,55 кг |
| Материал | Сталь |
| Высота кабельного лотка | 50 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Степень защиты - IP | IP20 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления | 200 мм |
| Длина | 220 мм |
| Перфорация в основании для монтажа | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия | 10 мкм |
| Толщина металла | 0.8 мм |
| Ширина | 200 мм |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
