Описание и характеристики

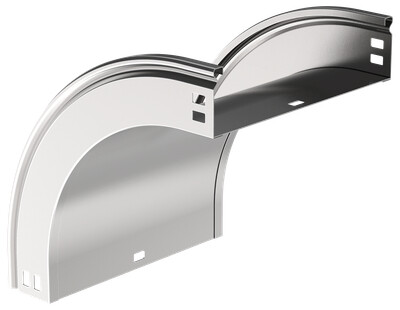

CPV41-0-90-050-200 ESCA Поворот плавн. 90град тип В20 50х200мм IEK
Вертикальный внешний плавный поворот на 90° предназначен для изменения направления кабельной трассы при ниспадающем участке. Изделие используется с лотком шириной 200 мм и высотой 50 мм, сохраняя плавный переход на повороте. Такое исполнение помогает оформить внешний вертикальный изгиб без резкой смены направления.
Аксессуар выполнен из оцинкованной стали с покрытием по методу Сендзимира; крышка в комплект не входит. У поворота неперфорированные боковые стенки и основание без монтажной перфорации, модель выполнена с разъемом.
Области применения
- организация внешнего вертикального поворота кабельной трассы
- оформление ниспадающего участка лотковой линии
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-050-200 |
| Официальное наименование | ESCA Поворот плавный 90град тип В20 50х200мм IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вес | 0,70 кг |
| Длина | 220 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Монтажная температура | -50...40 °C |
| Толщина цинкового покрытия | 10 мкм |
| Ширина | 200 мм |
| Ширина ответвления | 200 мм |
| Температура эксплуатации | -50...40 °C |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Отклонение - угол | 90 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 50 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла | 0.8 мм |
