Описание и характеристики

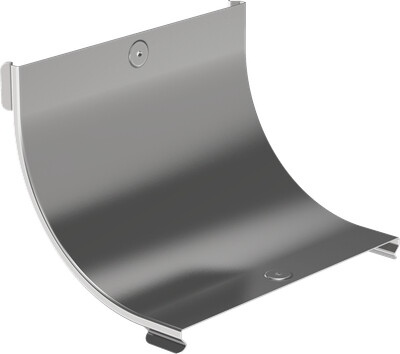

CPV51D-0-90-300-08 Крышка поворота плавн. 90град тип В10 ESCA 300мм IEK
Крышка плавного вертикального внутреннего поворота на 90° служит для закрытия поворотного аксессуара кабельной трассы и защиты кабеля на этом участке. Данное исполнение рассчитано на ширину 300 мм и применяется на вертикальном внутреннем повороте, где требуется закрыть открытую часть аксессуара. Изделие не предназначено для лестничного, проволочного лотка и кабель-канала.
Корпус изготовлен из стали с оцинковкой по методу Сендзимира, с толщиной цинкового покрытия 10 мкм. Крышка фиксируется на защелках и выполнена без шарнирной конструкции.
Области применения
- закрытие внутреннего вертикального поворота кабельной трассы
- защита проложенного кабеля на поворотном участке
- использование с поворотным аксессуаром серии ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-90-300-08 |
| Официальное наименование | Крышка поворота плавного 90град вертикального внутреннего (тип В10) ESCA 300мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 300.0 мм |
| Высота | 15.2 мм |
| Отклонение - угол | 90 |
| Подходит для лестничного лотка | Нет |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Шарнирный | Нет |
| Подходит для кабель-канала | Нет |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 2 |
| Вид или марка материала | Прочее |
| Длина | 145.0 мм |
| Материал | Сталь |
| Номер цвета RAL | 7047 |
| Вес | 0,40 кг |
| Температура эксплуатации | -50...40 °C |
| Способ или тип крепления | На защелках |
| Подходит для проволочного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 10 мкм |
