Описание и характеристики

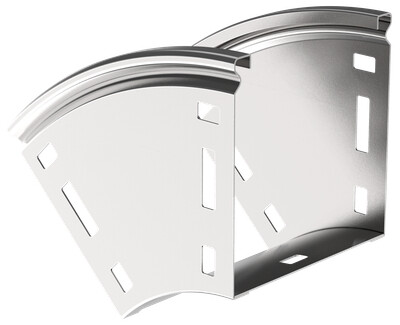

CPV41-0-45-100-300 ESCA Поворот плавн. 45град тип В20 100х300мм IEK
Плавный поворот ESCA применяется для вертикального внешнего ниспадающего изменения направления кабельной трассы на 45°. Эта версия рассчитана на лоток шириной 300 мм при высоте 100 мм и используется там, где нужно выполнить переход трассы вниз с соответствующим размером. Крышка в состав не входит, поэтому изделие представляет собой именно поворотный аксессуар для лотка.
Элемент выполнен из стали с оцинковкой по методу Сендзимира; толщина цинкового покрытия составляет 10 мкм. Конструкция без перфорированных боковых стенок и без перфорации в основании для монтажа.
Области применения
- создание внешнего ниспадающего поворота лотка
- изменение направления кабельной трассы на 45°
- компоновка трассы шириной 300 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-45-100-300 |
| Официальное наименование | ESCA Поворот плавный 45град тип В20 100х300мм IEK |
| Описание производителя | Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 300 мм |
| Высота | 100 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Цвет | Светло-серый |
| Высота кабельного лотка | 100 мм |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Ширина | 300 мм |
| Номер цвета RAL | 7047 |
| Вес | 0,57 кг |
| Ширина ответвления | 300 мм |
| Вид или марка материала | Сталь оцинкованная |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | C разъемом |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Длина | 221 мм |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Класс стойкости к коррозии | 2 |
