Описание и характеристики

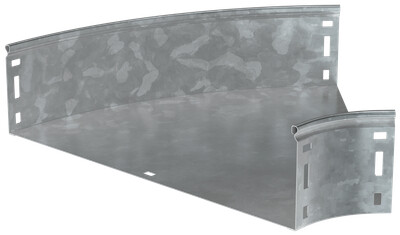

CPG01-0-45-100-400-HDZ Поворот плавн. 45град тип Г01 ESCA 100х400мм HDZ IEK
Плавный поворот 45° типа Г01 предназначен для организации горизонтального поворота кабельной трассы на 45° в лотковой системе ESCA. Он применяется с лотком высотой 100 мм и шириной 400 мм, помогая изменить направление линии на нужном участке. Это стальной аксессуар с разъемом для построения поворотного фрагмента трассы.
Изделие выполнено с горячим цинковым покрытием; толщина цинкового слоя составляет 55 мкм. Боковые стенки не перфорированы, в основании нет монтажной перфорации, а крышка поставки не включаетcя.
Области применения
- горизонтальный поворот кабельной трассы
- формирование поворотного участка лотковой линии
- прокладка трассы с аксессуарами ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-100-400-HDZ |
| Официальное наименование | Поворот плавный 45град (тип Г01) ESCA 100х400мм HDZ IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 400 мм |
| Высота | 100 мм |
| Цвет | Светло-серый |
| Ширина | 400 мм |
| Вес | 1,40 кг |
| Ширина ответвления | 400 мм |
| Вид или марка материала | Сталь оцинкованная |
| Степень защиты - IP | IP00 |
| Монтажная температура | -50...40 °C |
| Модель или исполнение | C разъемом |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 6 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Длина | 440 мм |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 100 мм |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Номер цвета RAL | 7047 |
| Температура эксплуатации | -50...40 °C |
| Изменение направления | Горизонтальный (-ая) |
| Нержавеющая сталь травлёная | Нет |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
