Описание и характеристики
CPV51-0-90-100-150 ESCA Поворот плавн. 90град тип В10 100х150мм IEK

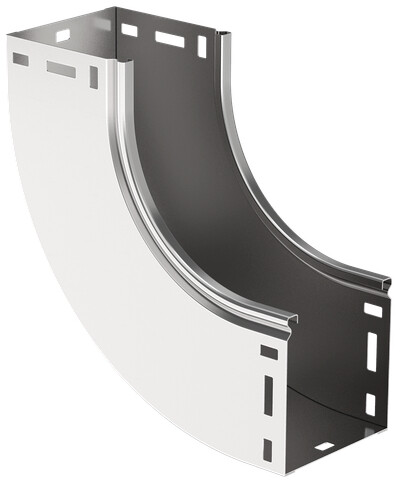

Плавный поворот ESCA на 90° предназначен для вертикального внутреннего поворота кабельной трассы, когда линию нужно перевести вверх без резкого изгиба. Эта версия рассчитана на лоток шириной 150 мм и высотой 100 мм, что определяет ее применение в трассах соответствующего сечения. Исполнение с разъемом используется как соединительный элемент в составе кабельной линии.
Аксессуар изготовлен из стали с оцинковкой по методу Сендзимира, толщина цинкового покрытия — 10 мкм. Крышка не входит в комплект, поэтому закрытие участка поворота при необходимости выполняется отдельной крышкой. Основание и боковые стенки выполнены без перфорации.
Области применения
- организация внутреннего вертикального подъема кабельной трассы
- изменение направления линии лотков на 90°
- сборка трассы с лотком 100х150 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-90-100-150 |
| Официальное наименование | ESCA Поворот плавный 90град тип В10 100х150мм IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 150 мм |
| Высота | 100 мм |
| Модель или исполнение | C разъемом |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Высота кабельного лотка | 100 мм |
| Класс стойкости к коррозии | 2 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вес | 0,70 кг |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 230 мм |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Ширина | 150 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Монтажная температура | -50...40 °C |
| Номер цвета RAL | 7047 |
| Ширина ответвления | 150 мм |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
