Описание и характеристики

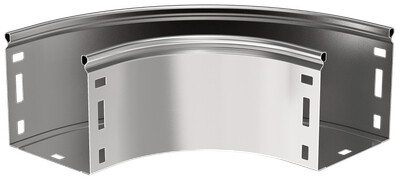

CPG01-0-90-100-150 ESCA Поворот плавн. 90град тип Г01 100х150мм IEK
Плавный поворот на 90° служит для организации горизонтального изменения направления кабельной трассы в системе лотков ESCA. Изделие рассчитано на лоток высотой 100 мм и шириной 150 мм, поэтому позволяет оформить поворот без резкого изгиба трассы. Исполнение типа Г01 применяется как элемент кабеленесущей линии, а крышка для него подбирается отдельно.
Аксессуар выполнен из стали с оцинковкой по методу Сендзимира; толщина цинкового покрытия составляет 10 мкм. Основание и боковые стенки без перфорации. Внутренний радиус 100 мм задаёт плавную геометрию поворота.
Области применения
- горизонтальный поворот кабельной трассы
- оформление угла 90° в линии лотков
- соединение участков трассы одного типоразмера
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-90-100-150 |
| Официальное наименование | ESCA Поворот плавный 90град тип Г01 100х150мм IEK |
| Описание производителя | Поворот на 90° плавный предназначен для организации горизонтального поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 150 мм |
| Высота | 100 мм |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Внутр радиус | 100 мм |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Цвет | Светло-серый |
| Изменение направления | Горизонтальный (-ая) |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Ширина | 150 мм |
| Модель или исполнение | C разъемом |
| Длина | 280 мм |
| Материал | Сталь |
| Высота кабельного лотка | 100 мм |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Вес | 0,76 кг |
| Отклонение - угол | 90 |
| Ширина ответвления | 150 мм |
| Перфорированная боковая стенка | Нет |
| Нержавеющая сталь травлёная | Нет |
