Описание и характеристики

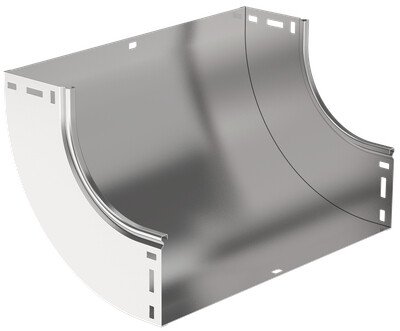

CPV51-0-90-050-500 ESCA Поворот плавн. 90град тип В10 50х500мм IEK
Плавный поворот ESCA предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Такой элемент используют в лоточной линии, когда нужно перевести маршрут кабелей на восходящее направление внутри трассы. Модификация 50х500 мм соответствует указанным размерам лотка.
Изделие выполнено из стали с оцинковкой по методу Сендзимира; толщина цинкового слоя составляет не менее 10 мкм. Основание без перфорации для монтажа, боковые стенки также без перфорации. Крышка для этого аксессуара не входит в комплект.
Области применения
- поворот трассы вверх внутри лоточной системы
- соединение участков лотка 50х500 мм
- оформление внутреннего вертикального угла 90°
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-90-050-500 |
| Официальное наименование | ESCA Поворот плавный 90град тип В10 50х500мм IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 500 мм |
| Высота | 50 мм |
| Цвет | Светло-серый |
| Ширина | 500 мм |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления | 500 мм |
| Перфорированная боковая стенка | Нет |
| Класс стойкости к коррозии | 2 |
| Вес | 1,01 кг |
| Отклонение - угол | 90 |
| Длина | 180 мм |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Сталь оцинкованная |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина цинкового покрытия | 10 мкм |
