Описание и характеристики

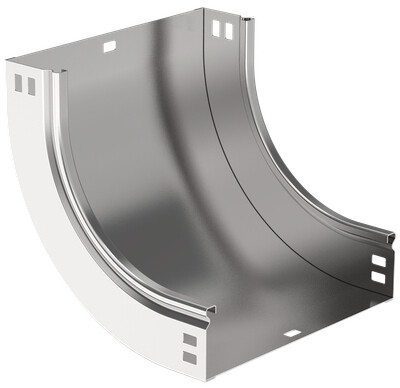

CPV51-0-90-050-200 ESCA Поворот плавн. 90град тип В10 50х200мм IEK
Плавный поворот ESCA на 90° предназначен для организации вертикального внутреннего поворота кабельной трассы. Такой аксессуар меняет направление трассы по внутреннему радиусу на восходящем участке и используется с лотком высотой 50 мм и шириной 200 мм. Крышка для этого элемента в комплект не входит.
Изделие выполнено из стали с оцинковкой по методу Сендзимира, толщина металла составляет 0,8 мм, цинкового покрытия — 10 мкм. Поворот имеет исполнение с разъемом, при этом перфорация в основании и перфорированные боковые стенки не предусмотрены.
Области применения
- организация внутреннего вертикального поворота кабельной трассы
- изменение направления лотка на восходящем участке
- построение трассы с лотком 50х200 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-90-050-200 |
| Официальное наименование | ESCA Поворот плавный 90град тип В10 50х200мм IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Цвет | Светло-серый |
| Перфорированная боковая стенка | Нет |
| Длина | 180 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления | 200 мм |
| Внутр радиус | 100 мм |
| Ширина | 200 мм |
| Вес | 0,53 кг |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
