Описание и характеристики

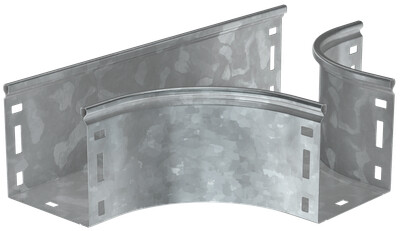

CRT01-0-100-100-HDZ Разветв. Т-обр. плавн. тип Г01 ESCA 100х100мм HDZ IEK
Т-образный плавный разветвитель ESCA предназначен для устройства горизонтального ответвления кабельной трассы при размере лотка 100×100 мм. Он используется для формирования Т-образного участка, когда часть кабельной линии нужно вывести в сторону без резкого поворота. Крышка в состав этого аксессуара не входит.
Изделие изготовлено из стали с покрытием, полученным горячим погружением в расплав цинка; толщина цинкового слоя — 55 мкм. Это горизонтальный тройник с интегрированным разъемом, рассчитанный на монтаж и эксплуатацию при температуре от -50 до +40 °C.
Области применения
- ответвление кабельной трассы в сторону
- создание Т-образного участка лоточной линии
- монтаж кабелей в системе лотков
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CRT01-0-100-100-HDZ |
| Официальное наименование | Разветвитель Т-образный плавный (тип Г01) ESCA 100х100мм HDZ IEK |
| Описание производителя | Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 100 мм |
| Высота кабельного лотка | 100 мм |
| Модель или исполнение | Интегрированный разъем |
| Вес | 0,87 кг |
| Конструктивное исполнение | Тройник горизонтальный |
| Ширина ответвления | 100 мм |
| Вид или марка материала | Прочее |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0,8 мм |
| Высота | 100 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Температура эксплуатации | -50...40 °C |
| Нержавеющая сталь травлёная | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Цвет | Светло-серый |
| Ширина | 100 мм |
| Длина | 360 мм |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 6 |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
