Описание и характеристики

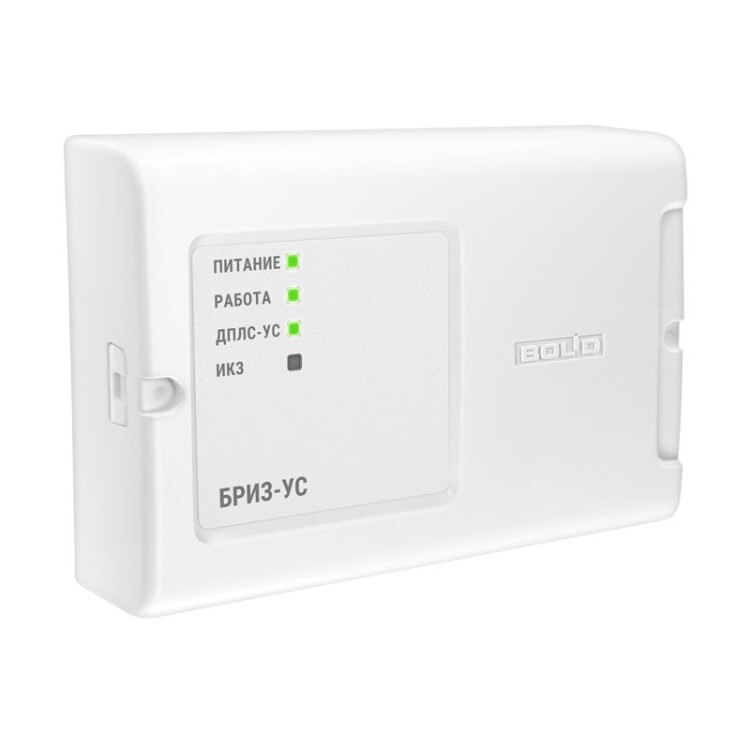

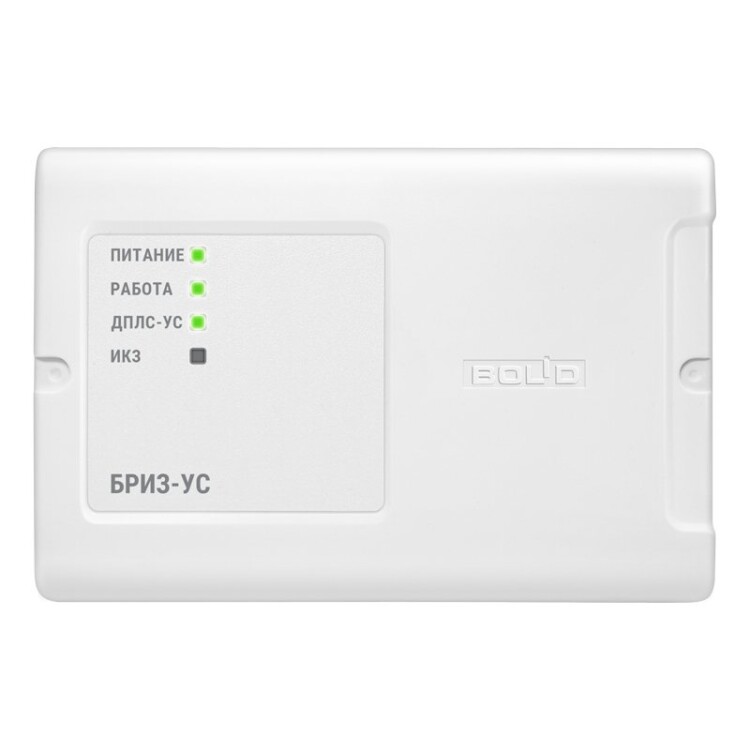

Блок разветвительно-изолирующий для увеличения длины двухпроводной линии БРИЗ-УС Болид
БРИЗ-УС - устройство для расширения и защиты двухпроводных линий связи от систем пожарной сигнализации С2000-К. Он позволяет увеличить длину линии и создавать ответвления с изоляцией повреждённых участков, что обеспечивает стабильную работу при коротких замыканиях. Поддержка до 8 блоков подходит для средних по размеру объектов с разветвлённой топологией.
Особенность блока - гальваническая развязка питания и контроль состояния с помощью световой индикации и датчика вскрытия корпуса. Это упрощает монтаж в сложных схемах типа «кольцо», «дерево» и их комбинациях, повышая надёжность системы и облегчая диагностику неисправностей.
Области применения
- Пожарные сигнализации на объектах с протяжённой двухпроводной линией
- Системы с топологией «кольцо», «дерево» или смешанными
- Объекты, где важно изолировать короткое замыкание и сохранить работу линии
- Монтаж с необходимостью создания ответвлений от основной линии
Характеристики
| Назначение | Увеличение длины и изоляция двухпроводной линии от С2000-К |
|---|---|
| Питание приемно-передающей части | От ДПЛС |
| Питание исполнительной части | 12-24 В постоянного напряжения |
| Гальваническая развязка | Источник питания от ДПЛС и ДПЛС-УС |
| Изолирование короткого замыкания | Да, участок линии с КЗ отключается |
| Топологии линии | Кольцо, дерево, смешанные |
| Максимальное количество блоков | До 8 на одну систему |
| Индикация состояния | Световая |
| Контроль напряжения питания | Есть |
| Датчик вскрытия корпуса | Да |
