Описание и характеристики

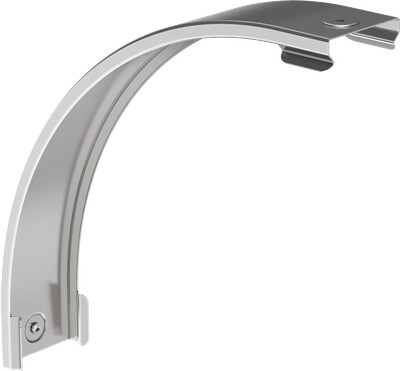

CPV41D-0-90-050-08 Крышка поворота плавн. 90град тип В20 ESCA 50мм IEK
Крышка предназначена для плавного вертикального внешнего поворота ESCA на 90° и закрывает участок трассы в зоне поворотного аксессуара. Она используется для защиты проложенного кабеля там, где необходимо закрытое исполнение поворотного элемента. Вариант шириной 50 мм рассчитан на соответствующий аксессуар этой серии.
Крышка изготовлена из стали с оцинковкой по методу Сендзимира; толщина цинкового покрытия — 10 мкм. Крепление выполнено на защелках. Конструкция не шарнирная.
Области применения
- закрытие поворотного участка кабельной трассы
- защита кабеля на вертикальном внешнем повороте
- комплектация плавного поворота серии ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-90-050-08 |
| Официальное наименование | Крышка поворота плавного 90град вертикального внешнего (тип В20) ESCA 50мм IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали горячего цинкования методом Сендзимира (защитный слой цинка не менее 10 мкм). |
| Ширина | 50.0 мм |
| Номер цвета RAL | 7047 |
| Вес | 0,17 кг |
| Длина | 220.5 мм |
| Температура эксплуатации | -50...40 °C |
| Подходит для лестничного лотка | Нет |
| Степень защиты - IP | IP00 |
| Класс стойкости к коррозии | 2 |
| Климатическое исполнение по ГОСТ 15150 | У2, ХЛ2, УХЛ2, ОМ2 |
| Цвет | Светло-серый |
| Высота | 15.2 мм |
| Отклонение - угол | 90 |
| Шарнирный | Нет |
| Вид или марка материала | Прочее |
| Подходит для кабель-канала | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Подходит для проволочного лотка | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Способ или тип крепления | На защелках |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 10 мкм |
