Описание и характеристики

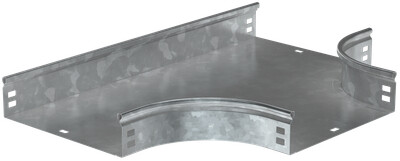

CRT01-0-050-200-HDZ Разветв. Т-обр. плавн. тип Г01 ESCA 50х200мм HDZ IEK
Т-образный плавный разветвитель ESCA предназначен для организации ответвления кабельной трассы в горизонтальной плоскости. Он формирует Т-образный участок, в котором основной лоток и ответвление имеют ширину 200 мм, а высота составляет 50 мм. Такое исполнение применяют там, где нужно аккуратно вывести боковую линию от основной трассы.
Разветвитель изготовлен из стали с защитным покрытием, нанесенным методом горячего погружения. Конструкция выполнена как горизонтальный тройник с интегрированным разъемом. Крышка в комплект не входит, поэтому при необходимости закрытия трассы она подбирается отдельно.
Области применения
- организация Т-образного ответвления кабельной трассы
- разделение основной линии и бокового направления в лотке
- построение горизонтального узла разветвления в системе ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CRT01-0-050-200-HDZ |
| Официальное наименование | Разветвитель Т-образный плавный (тип Г01) ESCA 50х200мм HDZ IEK |
| Описание производителя | Разветвитель Т-образный плавный предназначен для организации Т-образного ответвления кабельной трассы. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота кабельного лотка | 50 мм |
| Цвет | Светло-серый |
| Длина | 460 мм |
| Вес | 1,09 кг |
| Вид или марка материала | Прочее |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Ширина | 200 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Конструктивное исполнение | Тройник горизонтальный |
| Ширина ответвления | 200 мм |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина металла | 0,8 мм |
| Модель или исполнение | Интегрированный разъем |
| Высота | 50 мм |
| Номер цвета RAL | 7047 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина цинкового покрытия | 55 мкм |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
