Описание и характеристики

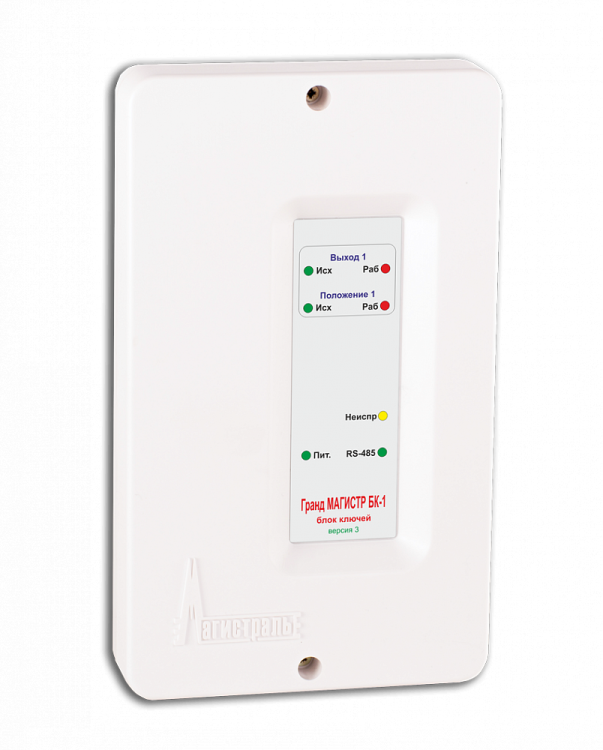

Блок ключей управления клапанами с контролем положения Гранд МАГИСТР БК-1 (версия 3)
Гранд МАГИСТР БК-1 — это компактный блок управления клапанами с одним выходом управления и двумя шлейфами контроля положения. Устройство предназначено для надежного контроля и управления клапанными механизмами в системах автоматизации с возможностью связи по RS-485. Питание в диапазоне 12–24 В и ток потребления всего 80 мА делают его подходящим для систем с невысоким энергопотреблением.
Блок отличается удобством монтажа и эксплуатации, обеспечивая стабильную работу в диапазоне температур от -30 до +55 °C и защиту IP40. Контролируемый выход выдерживает коммутацию током до 3 А, что подходит для типичных исполнительных механизмов средней мощности.
Области применения
- Автоматизация систем отопления и водоснабжения
- Управление клапанами в вентиляционных установках
- Мониторинг положения исполнительных механизмов в инженерных сетях
- Промышленные и коммунальные объекты с удаленным контролем
Характеристики
| Модель | Гранд МАГИСТР БК-1 (версия 3) |
|---|---|
| Тип устройства | Блок ключей управления клапанами |
| Количество выходов управления | 1 (с контролем) |
| Количество ШС контроля положения | 2 |
| Интерфейс связи | RS-485 |
| Диапазон коммутационного напряжения | 10…16 / 21…28 В |
| Максимальный коммутационный ток | 3 А |
| Питание | 12/24 В |
| Ток потребления | 80 мА |
| Класс защиты | IP40 |
| Рабочая температура | -30…+55 °C |
| Габариты | 200×118×43 мм |
| Бренд | Гранд Магистр |
