Описание и характеристики

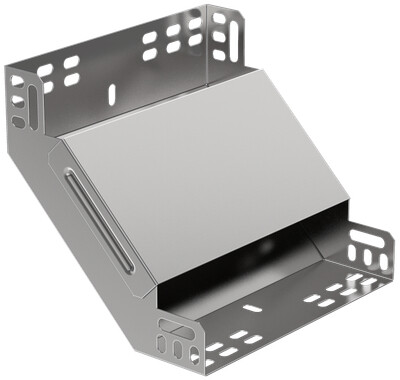

CLP1V-050-200 ESCA Поворот верт. внутр. 90град 50х200мм IEK
Вертикальный внутренний поворот ESCA предназначен для изменения направления кабельной трассы вверх на 90°. Он рассчитан на лоток высотой 50 мм и шириной 200 мм и используется при переходе между участками с таким же сечением. Это фасонный элемент для формирования выраженного внутреннего подъема в составе металлической лотковой линии.
Изделие изготовлено из стали с оцинковкой по методу Сендзимира и поставляется вместе с крышкой. Интегрированный разъем служит для соединения с соседними элементами трассы. Перфорация в основании и на боковых стенках не предусмотрена.
Области применения
- вертикальный подъем кабельной трассы под углом 90°
- оформление внутреннего поворота в системе лотков
- стыковка лотковых участков при изменении уровня прокладки
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CLP1V-050-200 |
| Официальное наименование | ESCA Поворот вертикальный внутренний 90град 50х200мм (снято с производства, замена на новый артикул: ES5-PN-90-050-200-08) IEK |
| Описание производителя | Поворот на 90° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой. Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Отклонение - угол | 90 |
| Материал | Сталь |
| Степень защиты - IP | IP20 |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Вес | 0,62 кг |
| Вид или марка материала | Сталь оцинкованная |
| Высота кабельного лотка | 50 мм |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 2 |
| Номер цвета RAL | 7047 |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Ширина ответвления | 200 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Ширина | 200 мм |
| Длина | 238 мм |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
