Описание и характеристики

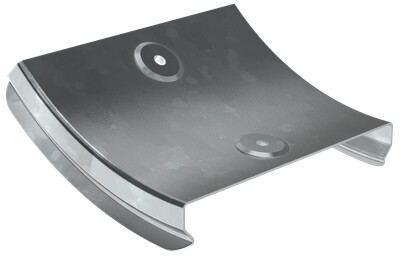

CPV51D-0-45-080-08-HDZ Крышка поворота плавн. 45град тип В10 ESCA 80мм HDZ IEK
Крышка для плавного вертикального внутреннего поворота 45° в системе ESCA закрывает участок трассы на поворотном аксессуаре и служит для защиты проложенного кабеля там, где это требуется. Изделие выполнено в исполнении для элемента типа В10 и рассчитано на ширину 80 мм, что позволяет использовать его именно на соответствующем повороте.
Крышка изготовлена из стали и имеет защитное покрытие, нанесенное методом горячего погружения. Крепление выполнено на защелках, шарнир в конструкции не предусмотрен. Светло-серое исполнение соответствует цвету RAL 7047.
Области применения
- закрытие кабеля на вертикальном внутреннем повороте трассы
- оформление участка поворота в системе лотков ESCA
- защита кабеля на аксессуаре типа В10
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51D-0-45-080-08-HDZ |
| Официальное наименование | Крышка поворота плавного 45град вертикального внутреннего (тип В10) ESCA 80мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 80.0 мм |
| Высота | 15.2 мм |
| Шарнирный | Нет |
| Вид или марка материала | Прочее |
| Подходит для проволочного лотка | Нет |
| Длина | 165.5 мм |
| Температура эксплуатации | -50...40 °C |
| Подходит для лестничного лотка | Нет |
| Подходит для кабель-канала | Нет |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Способ или тип крепления | На защелках |
| Нержавеющая сталь травлёная | Нет |
| Толщина металла | 0,8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Номер цвета RAL | 7047 |
| Вес | 0,12 кг |
| Отклонение - угол | 45 |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 6 |
