Описание и характеристики

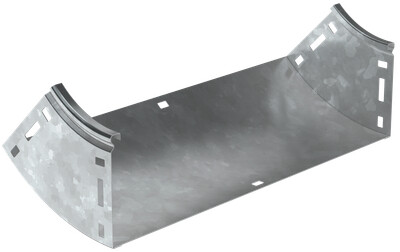

CPV51-0-45-100-500-HDZ ESCA Поворот плавн. 45град тип В10 100х500мм HDZ IEK
Плавный поворот ESCA предназначен для вертикального внутреннего изменения направления кабельной трассы на 45°. Вариант 100х500 мм используется с лотком шириной 500 мм и высотой 100 мм, когда нужно организовать внутренний восходящий участок трассы.
Изделие выполнено из стали с покрытием методом горячего погружения, толщина цинкового слоя составляет 55 мкм. Перфорации в основании и боковых стенках нет, крышка не входит в комплект. Внутренний радиус 100 мм помогает сформировать плавный переход между участками линии.
Области применения
- вертикальный внутренний поворот кабельной трассы
- изменение направления трассы в лотковой системе
- монтаж линии с лотком 500х100 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-100-500-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 100х500мм HDZ IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 500 мм |
| Высота | 100 мм |
| Отклонение - угол | 45 |
| Перфорация в основании для монтажа | Нет |
| Класс стойкости к коррозии | 6 |
| Цвет | Светло-серый |
| Вес | 1,38 кг |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 228 мм |
| Высота кабельного лотка | 100 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Ширина | 500 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления | 500 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
