Описание и характеристики

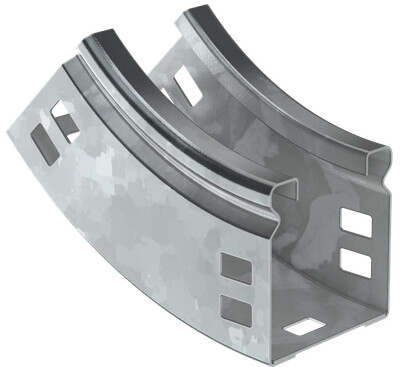

CPV51-0-45-050-050-HDZ ESCA Поворот плавн. 45град тип В10 50х50мм HDZ IEK
Плавный поворот ESCA предназначен для вертикального внутреннего поворота кабельной трассы на 45°. Его используют в лоточной системе, когда требуется изменить направление линии по внутреннему радиусу; данное исполнение рассчитано на лоток 50х50 мм. Крышка для аксессуара в комплект не входит.
Изделие выполнено из стали с горячим цинковым покрытием толщиной 55 мкм и имеет исполнение с разъемом. Основание и боковые стенки неперфорированные, внутренний радиус составляет 100 мм.
Области применения
- организация внутреннего вертикального поворота кабельной трассы
- изменение направления лотка на 45°
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-050-050-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 50х50мм HDZ IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Модель или исполнение | C разъемом |
| Длина | 192 мм |
| Внутр радиус | 100 мм |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Вес | 0,23 кг |
| Отклонение - угол | 45 |
| Температура эксплуатации | -50...40 °C |
| Степень защиты - IP | IP00 |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Ширина | 50 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления | 50 мм |
| Материал | Сталь |
| Высота кабельного лотка | 50 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Класс стойкости к коррозии | 6 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
