Описание и характеристики

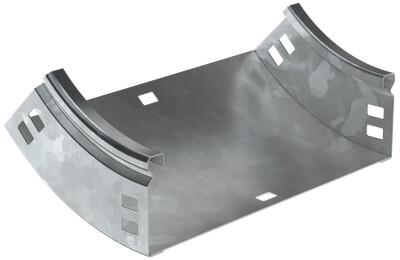

CPV51-0-45-050-200-HDZ ESCA Поворот плавн. 45град тип В10 50х200мм HDZ IEK
Плавный поворот служит для вертикального внутреннего поворота кабельной трассы на 45° с восходящим направлением. Изделие предназначено для лотка шириной 200 мм и высотой 50 мм и применяется там, где трассе требуется аккуратное изменение направления по внутренней стороне. Аксессуар изготовлен из стали, крышка в комплект поставки не входит.
Исполнение — с разъемом. У элемента отсутствует перфорация в основании и на боковых стенках, внутренний радиус 100 мм; защитное покрытие нанесено методом горячего погружения, толщина цинкового слоя составляет 55 мкм.
Области применения
- организация подъема кабельной трассы
- внутренний вертикальный поворот на 45°
- сборка лотковой линии 50х200 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV51-0-45-050-200-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип В10 50х200мм HDZ IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний плавный предназначен для организации вертикального внутреннего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Модель или исполнение | C разъемом |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Отклонение - угол | 45 |
| Ширина ответвления | 200 мм |
| Длина | 192 мм |
| Высота кабельного лотка | 50 мм |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла | 0.8 мм |
| Ширина | 200 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Цвет | Светло-серый |
| Вес | 0,52 кг |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально восходящий (внутренний) |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
