Описание и характеристики

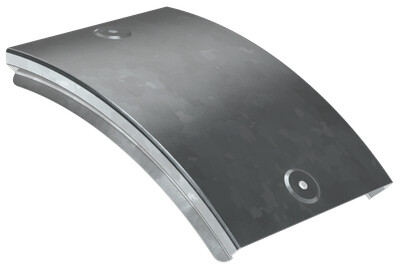

CPV41D-0-45-100-08-HDZ Крышка поворота плавн. 45град тип В20 ESCA 100мм HDZ IEK
Крышка предназначена для вертикального внешнего плавного поворота кабельной трассы на 45° и закрывает участок аксессуара, где требуется защита проложенного кабеля. Это исполнение для системы ESCA типа В20 с шириной 100 мм, поэтому оно применяется на соответствующем поворотном элементе трассы. Деталь выполнена из стали и используется как отдельный элемент закрытия поворота.
Крышка фиксируется на защелках, что соответствует ее назначению как съемного верхнего элемента аксессуара. Поверхность имеет покрытие горячим погружением с толщиной цинкового слоя 55 мкм; исполнение не шарнирное, цвет светло-серый RAL 7047.
Области применения
- закрытие вертикального внешнего поворота кабельной трассы
- защита кабеля на участке плавного поворота 45°
- компоновка лотковой трассы ESCA типа В20
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-45-100-08-HDZ |
| Официальное наименование | Крышка поворота плавного 45град вертикального внешнего (тип В20) ESCA 100мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 100.0 мм |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Подходит для проволочного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Вид или марка материала | Прочее |
| Температура эксплуатации | -50...40 °C |
| Подходит для лестничного лотка | Нет |
| Подходит для кабель-канала | Нет |
| Высота | 15.2 мм |
| Отклонение - угол | 45 |
| Шарнирный | Нет |
| Длина | 222.0 мм |
| Материал | Сталь |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия | 55 мкм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вес | 0,19 кг |
| Способ или тип крепления | На защелках |
| Толщина металла | 0,8 мм |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
