Описание и характеристики

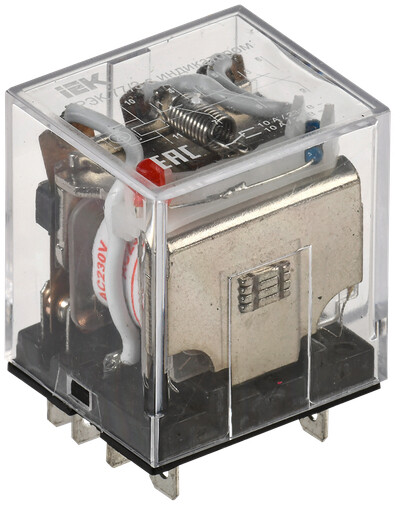

RRP10-3-10-220A-LED Реле промежуточное РЭК77/3(LY3) с индикацией 10А 230В АC IEK
Промежуточное реле предназначено для передачи команд управления исполнительным элементам через коммутацию электрических цепей. Исполнение на 230 В AC с номинальным током 10 А подходит для работы в цепях переменного управления, а три группы контактов позволяют задействовать несколько цепей одновременно. Реле рассчитано на подключение через разъём PPM77/3.
Модель имеет сигнальную лампу-индикатор, которая показывает наличие питания катушки. Подключение выполнено как плоское разъёмное соединение, степень защиты корпуса — IP40. Реле моностабильное, с тремя нормально замкнутыми и тремя нормально разомкнутыми контактами.
Области применения
- Коммутация цепей управления
- Передача команд исполнительным элементам
- Установка в составе щитового оборудования с модульными разъёмами
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | RRP10-3-10-220A-LED |
| Официальное наименование | Реле РЭК77/3 с индикацией 10А 220В AC IEK |
| Описание производителя | Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты. |
| Тип напряжения управления | Переменный (AC) |
| Номин напряжение питания цепи управ Us AC 50 Гц | 230 В |
| Количество переключающих контактов | 3 |
| Номин ток | 10 А |
| Тип переключающих контактов | Прочее |
| Кол-во групп переключающих контактов | 3 |
| С сигнальной лампой - индикатором | Да |
| Тип присоед разъема | PPM77/3 |
| Тип подключения | Плоское разъёмное соединение |
| Полюсность | Определенная полюсность |
| С перекидными контактами | Нет |
| Степень защиты - IP | IP40 |
| Кол-во нормально замкнутых - НЗ контактов | 3 |
| Электр износостойкость | ≥ 10^5 циклов |
| Ток потребляемый катушкой при DC 12 В | 130.0 мА |
| Мощность катушки управления при DC 12 В | 1.6 Вт |
| Ширина | 31.0 мм |
| Высота | 42 мм |
| Со съемными зажимами | Нет |
| Климатическое исполнение | У2.1 |
| Номин раб напряжение AC контактов | 230 В |
| Номин раб напряжение DC контактов | 24 В |
| Ток потребляемый катушкой при AC 230 В | 15.0 мА |
| Мощность катушки управления при AC 230 В | 3.5 ВА |
| Мощность катушки управления при DC 24 В | 1.9 Вт |
| Глубина | 27 мм |
| Температура эксплуатации | -45...40 °C |
| Сопротивление изоляции | ≥ 100 мОм |
| Ток потребляемый катушкой при DC 24 В | 80.0 мА |
| Мощность катушки управления при AC 12 В | 2.0 ВА |
| Тип управления или переключения | Моностабильное |
| В комплекте с розеткой | Нет |
| Кол-во норм разомкнутых - НО контактов | 3 |
| Мех износостойкость | ≥ 10^7 циклов |
| Ток потребляемый катушкой при AC 24 В | 190.0 мА |
| Ток потребляемый катушкой при AC 12 В | 170.0 мА |
| Мощность катушки управления при AC 24 В | 4.6 ВА |
