Описание и характеристики

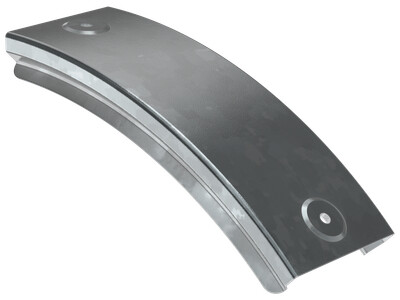

CPV41D-0-45-050-08-HDZ Крышка поворота плавн. 45град тип В20 ESCA 50мм HDZ IEK
Крышка предназначена для плавного внешнего вертикального поворота ESCA на 45° и служит для защиты кабеля, проложенного на этом участке трассы. Она используется с соответствующим аксессуаром шириной 50 мм и закрывает зону поворота там, где это требуется. Изделие выполнено из стали с покрытием, нанесенным методом горячего погружения.
Крепление выполнено на защелках, поэтому крышка устанавливается на сам аксессуар поворота. Конструкция не является шарнирной. Исполнение рассчитано именно на крышку поворотного элемента, а не на кабель-канал, лестничный или проволочный лоток.
Области применения
- закрытие участка плавного поворота кабельной трассы
- защита кабеля на внешнем вертикальном повороте
- комплектация поворотного аксессуара ESCA
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41D-0-45-050-08-HDZ |
| Официальное наименование | Крышка поворота плавного 45град вертикального внешнего (тип В20) ESCA 50мм HDZ IEK |
| Описание производителя | Крышка на аксессуар предназначена для защиты проложенного в трассе кабеля в случаях, когда это необходимо. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина | 50.0 мм |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Подходит для кабель-канала | Нет |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Длина | 222.0 мм |
| Способ или тип крепления | На защелках |
| Подходит для проволочного лотка | Нет |
| Степень защиты - IP | IP00 |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
| Климатическое исполнение по ГОСТ 15150 | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Высота | 15.2 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вес | 0,13 кг |
| Вид или марка материала | Прочее |
| Отклонение - угол | 45 |
| Шарнирный | Нет |
| Подходит для лестничного лотка | Нет |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0,8 мм |
