Описание и характеристики

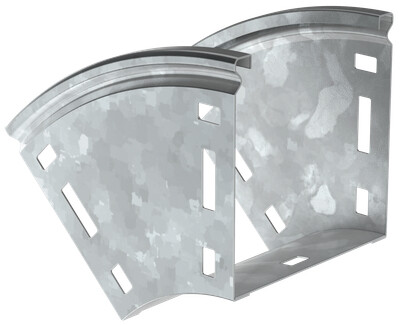

CPV41-0-45-080-300-HDZ ESCA Поворот плавн. 45град тип В20 80х300мм HDZ IEK
Плавный вертикальный внешний поворот 45° служит для организации ниспадающего изменения направления кабельной трассы. Данное исполнение предназначено для лотка высотой 80 мм и шириной 300 мм, поэтому используется на участках перехода без смены типоразмера трассы. Крышка для аксессуара в комплект не входит.
Изделие выполнено с разъемом для соединения с лотковыми элементами. Поворот изготовлен из стали с покрытием горячим погружением, толщина цинкового слоя составляет 55 мкм; в основании и боковых стенках перфорация отсутствует.
Области применения
- организация внешнего вертикального поворота трассы
- изменение направления кабельного маршрута на 45° вниз
- сборка участков линии из лотков 80х300 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-45-080-300-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип В20 80х300мм HDZ IEK |
| Описание производителя | Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 300 мм |
| Высота | 80 мм |
| Модель или исполнение | C разъемом |
| Вес | 0,60 кг |
| Отклонение - угол | 45 |
| Ширина ответвления | 300 мм |
| Длина | 221 мм |
| Температура эксплуатации | -50...40 °C |
| Ширина | 300 мм |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 80 мм |
| Степень защиты - IP | IP00 |
| Исполнение для больших расст-усиленный | Нет |
| Монтажная температура | -50...40 °C |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
