Описание и характеристики

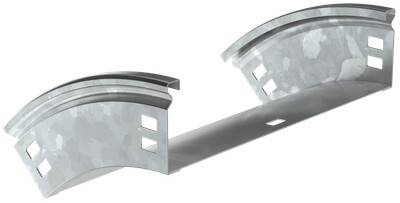

CPV41-0-45-050-400-HDZ ESCA Поворот плавн. 45град тип В20 50х400мм HDZ IEK
Плавный вертикальный внешний поворот 45° используется для организации ниспадающего изменения направления кабельной трассы. Это исполнение предназначено для лотка высотой 50 мм и шириной 400 мм, поэтому применяется на участках, где нужно сохранить тот же размер трассы при переходе. Крышка в комплект поставки не входит.
Аксессуар выполнен с разъемом для стыковки с элементами трассы. Изделие изготовлено из стали с покрытием горячим погружением, толщина цинкового слоя составляет 55 мкм; основание и боковые стенки сделаны без перфорации.
Области применения
- организация вертикального внешнего поворота трассы
- изменение направления прокладки кабеля на 45° вниз
- сборка линии лотков формата 50х400 мм
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-45-050-400-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип В20 50х400мм HDZ IEK |
| Описание производителя | Поворот на 45° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 400 мм |
| Высота | 50 мм |
| Ширина | 400 мм |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Класс стойкости к коррозии | 6 |
| Модель или исполнение | C разъемом |
| Вес | 0,70 кг |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Монтажная температура | -50...40 °C |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления | 400 мм |
| Длина | 221 мм |
| Высота кабельного лотка | 50 мм |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Цвет | Светло-серый |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Исполнение для больших расст-усиленный | Нет |
