Описание и характеристики

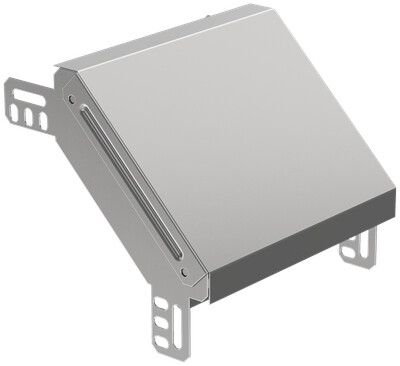

CLP1N-050-200 ESCA Поворот верт. внеш. 90град 50х200мм IEK
Вертикальный внешний поворот 90° для металлического кабельного лотка применяется, когда трассу нужно перевести на нисходящий участок с изменением направления в вертикальной плоскости. Изделие рассчитано на лоток высотой 50 мм и шириной 200 мм, поэтому сохраняет то же сечение на участке поворота. Исполнение с интегрированным разъёмом служит для соединения аксессуара с соседними секциями лотка.
Элемент выполнен из оцинкованной стали с покрытием по методу Сендзимира и поставляется с крышкой. Основание и боковые стенки неперфорированные. Степень защиты — IP20.
Области применения
- организация внешнего вертикального поворота трассы на 90°
- переход кабельной линии на нисходящий участок
- соединение секций лотка на вертикальном изгибе
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CLP1N-050-200 |
| Официальное наименование | ESCA Поворот вертикальный внешний 90град 50х200мм (снято с производства, замена на новый артикул: ES5-PV-90-050-200-08) IEK |
| Описание производителя | Поворот на 90° вертикальный внешний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой. Все аксессуары для металлических лотков изготовлены из стали горячего цинкования методом Сендзимира (защитный слой цинка 10-20 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Ширина | 200 мм |
| Вес | 0,60 кг |
| Исполнение для больших расст-усиленный | Нет |
| Защитное покрытие поверхности | Оцинковка по методу Сендзимира |
| Длина | 219 мм |
| Степень защиты - IP | IP20 |
| Нержавеющая сталь травлёная | Нет |
| Монтажная температура | -50...40 °C |
| Модель или исполнение | Интегрированный разъем |
| Номер цвета RAL | 7047 |
| Отклонение - угол | 90 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Цвет | Светло-серый |
| Ширина ответвления | 200 мм |
| Вид или марка материала | Сталь оцинкованная |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Высота кабельного лотка | 50 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 10 мкм |
| Класс стойкости к коррозии | 2 |
