Описание и характеристики

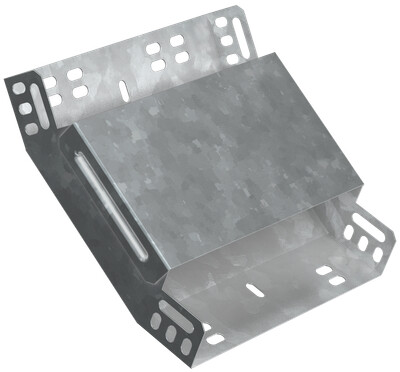

CLP3V-050-300-M-HDZ ESCA Поворот верт. внутр. 45град 50х300мм HDZ IEK
Вертикальный внутренний поворот на 45° предназначен для изменения направления кабельной трассы с подъемом вверх по внутреннему радиусу. Элемент рассчитан на лоток высотой 50 мм и шириной 300 мм, а также поставляется с крышкой, которая закрывает участок поворота в составе трассы.
Исполнение с интегрированным разъемом используется при сборке секций. Изделие выполнено из стали с покрытием горячим погружением, имеет сплошное основание и боковые стенки без перфорации, степень защиты — IP20.
Области применения
- организация вертикального поворота кабельной трассы
- изменение направления лотка на подъеме
- сборка участков трассы с внутренним поворотом
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CLP3V-050-300-M-HDZ |
| Официальное наименование | ESCA Поворот вертикальный внутренний 45град 50х300мм HDZ (снято с производства, замена на новый артикул: ES5-PN-45-050-300-08-HDZ) IEK |
| Описание производителя | Поворот на 45° вертикальный внутренний служит для организации вертикального поворота кабельной трассы на 45°. Данный аксессуар поставляется в комплекте с крышкой. HDZ - продукция из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка. |
| Ширина кабельного лотка | 300 мм |
| Высота | 50 мм |
| Отклонение - угол | 45 |
| Степень защиты - IP | IP20 |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Цвет | Светло-серый |
| Номер цвета RAL | 7047 |
| Вид или марка материала | Сталь оцинкованная |
| Длина | 238 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Класс стойкости к коррозии | 6 |
| Модель или исполнение | Интегрированный разъем |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вес | 0,7 кг |
| Ширина ответвления | 300 мм |
| Перфорированная боковая стенка | Нет |
| Температура эксплуатации | -50...40 °C |
| Высота кабельного лотка | 50 мм |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Ширина | 300 мм |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально восходящий (внутренний) |
| Подходит для обеспеч целостности цепи | Нет |
