Описание и характеристики

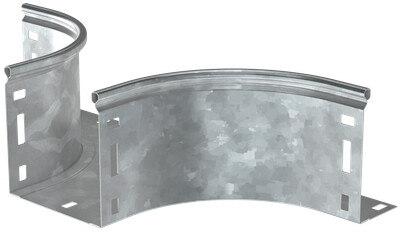

COT01-0-050-500-HDZ Отвод Т-обр. плавн. тип Г01 ESCA 50х500мм HDZ IEK
Плавный Т-образный отвод типа Г01 предназначен для построения Т- или X-образного ответвления кабельной трассы в горизонтальной плоскости. Дополнительно его применяют для Т-ответвления вниз в вертикальной плоскости без крышки. Исполнение рассчитано на лоток высотой 50 мм и шириной 500 мм.
Изделие выполнено из стали с цинковым покрытием, нанесённым методом горячего погружения, и оснащено интегрированным разъёмом. Внутренний радиус 100 мм формирует плавное направление ответвления. Аксессуар подходит для обеспечения целостности цепи, крышка в комплект не входит.
Области применения
- Т-образное ответвление кабельной трассы
- X-образная организация трассы в горизонтальной плоскости
- ответвление вниз без использования крышки
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | COT01-0-050-500-HDZ |
| Официальное наименование | Отвод Т-образный плавный (тип Г01) ESCA 50х500мм HDZ IEK |
| Описание производителя | Отвод Т-образный плавный предназначен для организации Т- или Х-образного горизонтального отвода кабельной трассы. Также аксессуар применяется для Т-ответвления вниз в вертикальной плоскости без применения крышки. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Высота кабельного лотка | 50 мм |
| Ширина кабельного лотка | 500 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Номер цвета RAL | 7047 |
| Исполнение для больших расст-усиленный | Нет |
| Цвет | Светло-серый |
| Модель или исполнение | Интегрированный разъем |
| Вид или марка материала | Прочее |
| Подходит для обеспеч целостности цепи | Да |
