Описание и характеристики

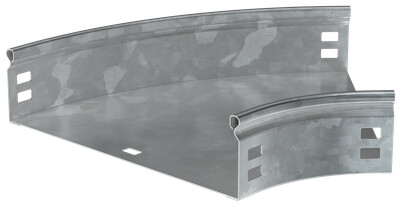

CPG01-0-45-050-600-HDZ Поворот плавн. 45град тип Г01 ESCA 50х600мм HDZ IEK
Плавный поворот 45° серии ESCA — аксессуар для кабельного лотка, который служит для горизонтального изменения направления трассы на 45°. Изделие выполнено в размере 50х600 мм и применяется там, где нужно оформить поворот линии без резкого излома по ходу лотка. Исполнение с разъёмом используется при стыковке элемента с участками трассы той же ширины.
Аксессуар изготовлен из стали с горячим цинковым покрытием; защитный слой цинка составляет не менее 55 мкм. Боковые стенки и основание неперфорированные, внутренний радиус — 100 мм. Крышка в комплект не входит.
Области применения
- горизонтальный поворот кабельной трассы на 45°
- соединение участков лотка шириной 600 мм
- оформление изменения направления кабельной линии в системе лотков
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-050-600-HDZ |
| Официальное наименование | Поворот плавный 45град (тип Г01) ESCA 50х600мм HDZ IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 600 мм |
| Высота | 50 мм |
| Отклонение - угол | 45 |
| Перфорированная боковая стенка | Нет |
| Вид или марка материала | Сталь оцинкованная |
| Внутр радиус | 100 мм |
| Ширина | 600 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Ширина ответвления | 600 мм |
| Длина | 581 мм |
| Степень защиты - IP | IP00 |
| Цвет | Светло-серый |
| Модель или исполнение | C разъемом |
| Высота кабельного лотка | 50 мм |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Класс стойкости к коррозии | 6 |
| Номер цвета RAL | 7047 |
| Вес | 1,96 кг |
| Материал | Сталь |
| Температура эксплуатации | -50...40 °C |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Горизонтальный (-ая) |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
