Описание и характеристики

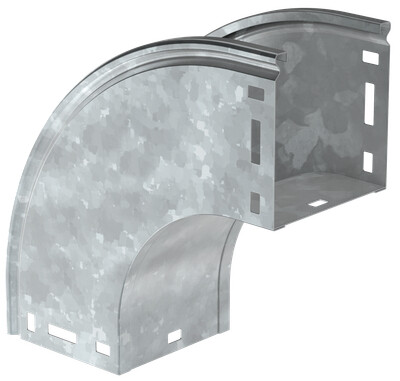

CPV41-0-90-080-100-HDZ ESCA Поворот плавн. 90град тип В20 80х100мм HDZ IEK
Плавный внешний вертикальный поворот ESCA предназначен для поворота кабельной трассы на 90° с переходом вниз по внешней стороне. Модель рассчитана на лоток шириной 100 мм и высотой 80 мм и применяется как элемент изменения направления в лоточной системе. Крышка для аксессуара не входит в комплект.
Изделие выполнено из стали с горячим цинкованием; толщина цинкового покрытия составляет 55 мкм. Конструкция без перфорации в основании и без перфорированных боковых стенок, исполнение — с разъемом. Степень защиты IP00 означает использование в открытых лоточных линиях.
Области применения
- внешний ниспадающий поворот кабельной трассы
- соединение участков лотка 80х100 мм
- формирование вертикального перехода вниз
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-080-100-HDZ |
| Официальное наименование | ESCA Поворот плавный 90град тип В20 80х100мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 100 мм |
| Высота | 80 мм |
| Перфорация в основании для монтажа | Нет |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Ширина | 100 мм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Материал | Сталь |
| Внутр радиус | 100 мм |
| Степень защиты - IP | IP00 |
| Монтажная температура | -50...40 °C |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Толщина цинкового покрытия | 55 мкм |
| Цвет | Светло-серый |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Вес | 0,56 кг |
| Отклонение - угол | 90 |
| Ширина ответвления | 100 мм |
| Вид или марка материала | Сталь оцинкованная |
| Высота кабельного лотка | 80 мм |
| Подходит для обеспеч целостности цепи | Нет |
| Класс стойкости к коррозии | 6 |
| Перфорированная боковая стенка | Нет |
| Длина | 220 мм |
| Температура эксплуатации | -50...40 °C |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Толщина металла | 0.8 мм |
