Описание и характеристики

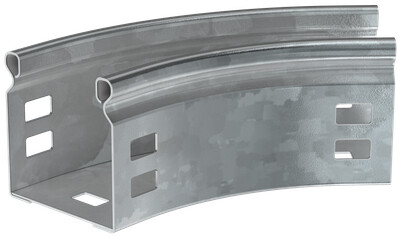

CPG01-0-45-050-050-HDZ ESCA Поворот плавн. 45град тип Г01 50х50мм HDZ IEK
Плавный поворот ESCA на 45° предназначен для организации горизонтального изменения направления кабельной трассы. Изделие рассчитано на лоток 50х50 мм и применяется как соединительный элемент между прямыми участками, когда трассу нужно повернуть без резкого излома. Корпус изготовлен из стали с покрытием горячего цинкования.
Крышка для этого аксессуара в комплект не входит. Поворот выполнен без перфорации в основании и без перфорированных боковых стенок, а внутренний радиус 100 мм формирует плавную линию поворота.
Области применения
- организация горизонтального поворота кабельной трассы на 45°
- соединение прямых участков лотка с изменением направления
- построение трасс из лотков ESCA с плавным поворотом
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPG01-0-45-050-050-HDZ |
| Официальное наименование | ESCA Поворот плавный 45град тип Г01 50х50мм HDZ IEK |
| Описание производителя | Поворот на 45° плавный предназначен для организации горизонтального поворота кабельной трассы на 45°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 50 мм |
| Высота | 50 мм |
| Цвет | Светло-серый |
| Отклонение - угол | 45 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Монтажная температура | -50...40 °C |
| Толщина металла | 0.8 мм |
| Ширина | 50 мм |
| Модель или исполнение | C разъемом |
| Ширина ответвления | 50 мм |
| Перфорированная боковая стенка | Нет |
| Длина | 192 мм |
| Внутр радиус | 100 мм |
| Высота кабельного лотка | 50 мм |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Толщина цинкового покрытия | 55 мкм |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Температура эксплуатации | -50...40 °C |
| Степень защиты - IP | IP00 |
| Номер цвета RAL | 7047 |
| Вес | 0,25 кг |
| Вид или марка материала | Сталь оцинкованная |
| Изменение направления | Горизонтальный (-ая) |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Класс стойкости к коррозии | 6 |
