Описание и характеристики

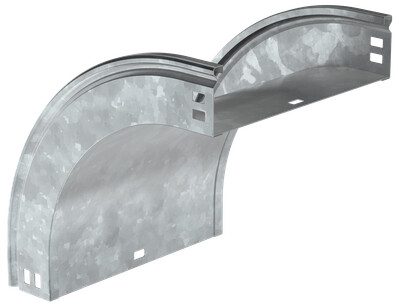

CPV41-0-90-050-200-HDZ Поворот плавн. 90град тип В20 ESCA 50х200мм HDZ IEK
Плавный вертикальный внешний поворот 90° серии ESCA предназначен для ниспадающего внешнего изменения направления кабельной трассы. Он используется для перехода лотка по вертикали на участке, где нужен плавный поворот без прямого излома линии. Данное исполнение рассчитано на трассу высотой 50 мм и шириной 200 мм.
Крышка для этого аксессуара в комплект не входит. Изделие выполнено из стали толщиной 0,8 мм с цинковым покрытием горячего погружения; конструкция с разъемом, без перфорации в основании и боковых стенках.
Области применения
- организация вертикального внешнего поворота кабельной трассы
- изменение направления лотка на 90°
- создание ниспадающего участка трассы
Характеристики
| Бренд | IEK |
|---|---|
| Артикул производителя | CPV41-0-90-050-200-HDZ |
| Официальное наименование | Поворот плавный 90град вертикальный внешний (тип В20) ESCA 50х200мм HDZ IEK |
| Описание производителя | Поворот на 90° вертикальный внешний плавный предназначен для организации вертикального внешнего поворота кабельной трассы на 90°. Крышка аксессуара в комплект не входит. Аксессуар изготовлен из стали с цинковым покрытием, нанесенным погружением изделий в расплав цинка (защитный слой цинка не менее 55 мкм). |
| Ширина кабельного лотка | 200 мм |
| Высота | 50 мм |
| Модель или исполнение | C разъемом |
| Номер цвета RAL | 7047 |
| Материал | Сталь |
| Перфорация в основании для монтажа | Нет |
| Высота кабельного лотка | 50 мм |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Вид или марка материала | Сталь оцинкованная |
| Температура эксплуатации | -50...40 °C |
| Толщина металла | 0.8 мм |
| Толщина цинкового покрытия | 55 мкм |
| Отклонение - угол | 90 |
| Ширина ответвления | 200 мм |
| Длина | 220 мм |
| Внутр радиус | 100 мм |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Подходит для обеспеч целостности цепи | Нет |
| Монтажная температура | -50...40 °C |
| Класс стойкости к коррозии | 6 |
| Ширина | 200 мм |
| Вес | 0,75 кг |
| Перфорированная боковая стенка | Нет |
| Степень защиты - IP | IP00 |
